DEFORMACION DEL CONCRETO

*Aparatos y requisitos previos

-moldes:

Los moldes que se usan para confeccionar probetas destinadas a ensayos serán los que se indican en la Tabla.

*molde cubico:

*molde cilíndrico:

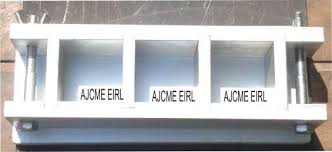

*molde prismático(vigas):

*COMPACTACION

La compactación se podrá efectuar por apisonado o por vibrado, y debe ser lo más parecida posible a la compactación del hormigón empleada en la construcción. El procedimiento de compactación se seleccionará de acuerdo al asentamiento del cono de Abrams, según la Tabla IV.37, excepto cuando las especificaciones técnicas correspondientes establezcan un procedimiento determinado. Si se usa otro procedimiento o no se cumple lo prescrito en la Tabla, se debe dejar constancia en el informe.

Asentamiento del Cono

cm

<5

5-10

>10

Procedimiento de Compactación

vibrado

apisonado o vibrado

apisonado

Compactacion por apisonado:

Se coloca el hormigón en dos capas en los moldes cúbicos y prismáticos, y en tres capas en los moldes cilíndricos, de igual espesor.

- Se apisona con la varilla - pisón cada capa, a razón de 8 golpes por cada 100 cm2 de superficie.

DETERMINACIÓN DE LA DOCILIDAD

RESISTENCIA A LA COMPRESIÓN:

❖ El procedimiento de ensayo para la determinación de la resistencia a la compresión del hormigón está establecido.

❖ El valor de resistencia obtenido en el ensayo no es, sin embargo, absoluto, puesto que depende de las condiciones en que ha sido realizado.

*ENSAYO:

Se ocupa una prensa que resiste los esfuerzos del ensayo sin alterar las condiciones de distribución y ubicación de la carga y lectura de resultados.

ACONTECIMIENTOS DE LAS PROBETAS

Las probetas serán acondicionadas para el ensayo para hormigón fresco para hormigón endurecido.

Medición de probetas cubicas:

-Colocar el cubo con la cara de llenado verticalmente.

- Medir los anchos de las cuatro caras laterales del cubo aproximadamente a media altura y las alturas de las caras laterales aproximando a 0.1 cm.

- Determinar la masa del cubo (M)

Medición de probetas cilíndricas:

- Medir dos diámetros perpendiculares entre aproximadamente a media altura; y la altura de la probeta en dos generatrices opuesta aproximando a 0.1 cm.

- Determinar la masa del cilindro (M) antes de refrentar, aproximando a 50 g.

1:Limpiar las supercies de contacto de las placas de carga y de la probeta y colocar la probeta en la máquina de ensayo alineada y centrada.

2.Acercar la placa superior de la máquina de ensayo y asentarla sobre la probeta de modo de obtener un apoyo lo más uniforme posible.

3.Aplicar la carga en forma continua y sin choques a velocidad uniforme cumpliendo las siguientes condiciones:

*Alcanzar la rotura en un tiempo igual o superior a 100 segundos.

*Velocidad de aplicación de carga no superior a 3.5 Kgf/cm2/seg.

Exprecion de resultados:

Calcular dimensiones promedio de las probetas a, b, h y d de la siguiente forma:

a = {( a1+ a2 ) / 2 } - (ancho promedio cubo)

b = {( b1 + b2 ) / 2 } - (fondo promedio cubo)

H = {(h1 + h2 + h3 + h4) / 4 } – (altura promedio cubo)

h = {( h1 + h2 ) / 2 } - (altura promedio cilindro)

d = {( d1 + d2 ) / 2 }- (diámetro promedio cilindro)

Calculo de la resistencia de compresión:

Rc =P/ S

S = supercie de carga

Resistencia a compresión cubos

Rc =P / (a*b)

Resistencia a compresión cilindros

Rc =(4 * P)/Pi * d²

Rc =(4 * P)/Pi * d²

Tipos de ruptura de probetas

Ruptura correcta:

agrietamiento similar en las cuatro caras libres, generalmente con un pequeño daño en las caras de carga.

RUPTURA INCORRECTA:

agrietamiento excesivo en una de las caras o aristas, a veces acompañado por grietas de tracción en una o más caras o en una arista.

RUPTURA DE PROBETAS CILÍNDRICAS

Compresión excéntrica:

Falla debido a un procedimiento de ensayo incorrecto. Este tipo de falla descarta el resultado obtenido para efectos de cálculo de resistencia promedio y otros.

Resistencia a flexotraccion:

Consiste en someter una vigueta de hormigón a un ensayo de exión mediante una o dos cargas concentradas (Módulo de Ruptura), según la NCh1038 Of 77.

La resistencia a la exión se calcula con la expresión de Navier, usando el momento de exión máximo, excepto si la fractura es fuera del tercio central, en cuyo caso se considera como brazo a la distancia desde la fractura hasta el apoyo más cercano. En los cálculos se considera la tensión máxima en la sección de rotura y no la tensión máxima.

Diversos aspectos relacionados con la resistencia:

*Desarrollo de la resistencia con la edad

*Inuencia de la razón agregado/cemento en la resistencia a la compresión

*Resistencia aproximada a la compresión según tipo de árido

*Inuencia del tamaño máximo del agregado en la resistencia a los 28 días

RESISTENCIA A LA FLEXIÓN

La resistencia flexional, también conocida como módulo de ruptura, o resistencia flexural, es una propiedad material que se manifiesta como esfuerzos ocurridos justo antes de ceder en una prueba deflexión. Con mayor frecuencia se emplea la prueba flexional transversal, en la cual un espécimen de sección circular.

DURABILIDAD DEL CONCRETO

El ACI define la durabilidad del concreto de cemento Portland como la habilidad para resistir la acción del intemperismo, el ataque químico, abrasión, y cualquier otro proceso o condición de servicio de las estructuras, que produzcan deterioro del concreto.

CORROCION DEL ACERO

En presencia de un electrolito (por ej. ... Así, cuando la superficie de un elemento de acero es expuesta a la humedad o a ambientes contaminantes (neblina salina, gases) se forma el electrolito y se da inicio al proceso de corrosión electroquímica, formando herrumbre.

REACCIONES QUIMICAS A LOS AGREGADOS

Las reacciones químicas de los agregados pueden afectar el comportamiento de las estructuras de hormigón. Algunas reacciones son favorables; otras pueden dañar seriamente el hormigón provocando expansiones internas anormales que pueden producir fisuración, desplazamiento de elementos que forman parte de estructuras mayores, y pérdida de resistencia.

MODULO ELÁSTICO DINÁMICO

Es un material elástico lineal e isótropo, el módulo de Young tiene el mismo valor para una tracción que para una compresión, siendo una constante independiente del esfuerzo siempre que no exceda de un valor máximo denominado límite elástico, y es siempre mayor que cero: si se tracciona una barra, aumenta de longitud. Tanto el módulo de Young como el límite elástico son distintos para los diversos materiales. El módulo de elasticidad es una constante elástica que, al igual que el límite elástico, puede encontrarse empíricamente mediante ensayo de tracción del material.
